编写《感应加热炉及电源设备工作原理》，是为从事相关工作的人员了解相关业务提供帮助。因此，以下条目涉及的内容偏重于原理而较少涉及具体的工程结构。然而了解相关业务的基本原理，无论对营销、设计、调试，都可提高有效性，减少盲目性。

感应加热炉及电源设备涉及的知识面较宽，很难逐项细述，有的内容可能一带而过，这对阅读增加了困难。再者，个人学识有限，会造成部分内容表达不清甚至错误，这又是一项缺憾。

为弥补上述不足，请在阅读时记录内容中的难点和矛盾，在此基础上安排专题讲解和纠错，以求逐步完善。

1、感应加热的基本原理

"感应加热"即采用电磁感应方式在负载自身产生感应电流使负载加热的方法。

1.1、电磁感应定律

电磁感应定律揭示了电磁感应现象的物理规律，即闭合导体内的感应电势与其包围磁通的变化率成正比，与闭合导体的匝数成正比。感应电势所产生电流的方向总是趋向于低消原磁通的变化。电磁感应定律由下式描述，同时是相关领域计算的依据。

e=W*-dΦ/dt，

（1）式中：e ------感应电势

W------键联磁通的导体匝数

Φ-----穿过感应体的磁通量

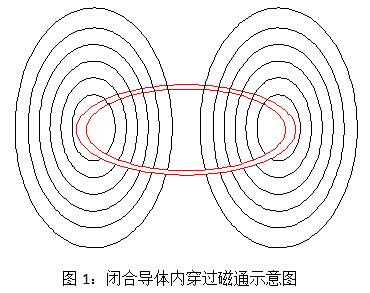

图1是说明变化磁通与感应电势关系的示意图，图示园环导体中穿过磁通时，不论磁通是如何产生的，或为另一个线圈电流产生，或为自身通电产生，或为一个固定磁体运动产生；当磁通不变时，闭合导体内不产生感应电势；当原磁通增大时，感应电势电流产生的磁通方向与原磁通方向相反；当原磁通减小时，感应电势电流产生的磁通方向与原磁通方向相同。

磁通Φ的基本单位是韦伯（Wb），常用单位是麦克斯韦（简写为“麦”）；在匀强磁场条件下，是磁通密度B与面积的乘积。磁通密度B的基本单位是韦伯/米，常用单位是高斯。相同量的换算是1韦伯=10⁸麦，1韦伯/米=10⁴高斯。

按（1）式导出的常用变压器计算基本公式为：

W=U/（4.44*f*B_m*S*10^-8）

（2）式中：W----变压器绕组空载电压（伏）

f----工作频率（HZ）

B_m----磁通密度（高斯）

S---- 磁芯（铁芯）面积（cm²）
